索富通工業可燃?xì)怏w報警儀的選型及安裝
可燃?xì)怏w報警器也稱為可燃?xì)怏w探測器，在工業現場尤其是煉油和化工企業現場得到廣泛的應用。從大的范圍來講，可燃?xì)怏w報警器可屬于在線分析儀的范圍?？煞譃樗鞲煌⊿ST-9801便攜式（工作人員到危險的場合隨身攜帶）和固定安裝式SST-9801B、SST-9801Z。
選型要滿足下列要求:
工業用報警器可現場探測和測量可燃?xì)怏w、氧氣和有毒有害氣體（H2 、CO 、H2S、NH3、CL2、NO、SO2、NO2、CO2、O3、ETO、HCN、HCL 等）等氣體。
工業用報警器一般應選用點型式可燃?xì)怏w報警探測器,與報警控制器配套使用，組成可燃?xì)怏w報警控制系統。
可在線編程和控制，標定，輸出標準的和氣體濃度成比例的 4～20mA 或MODBUS，RS485 格式信號。
帶有數碼管顯示或聲光報警。
可燃?xì)怏w探測器可在危險區域 1 區或 2 區A、B、C 類，T1～T6 組設備（ExdⅡCT6）類型區域?qū)怏w進行檢測：探測器采用模塊化結構，可以自由拆卸，便于以下操作：便于可插拔式傳感器；電纜走線和終端連接；操作/維護；安裝配件。
該產品符合以下國家標準：
GB15322.1 – 2003：測量范圍為 0～100%LEL 的點型可燃?xì)怏w探測器；
GB3836.1 – 2010：爆炸性環境 第 1 部分：設備 通用要求；
GB3836.2 – 2010： 爆炸性環境第 2 部分：由隔爆外殼“d”保護的設備。
具體從下列四個方面考慮。
A.安裝場所的防爆要求
根據GB3836－2000《爆炸性氣體環境電氣設備第1－9部分》的要求，廠家在探測器的設計上有兩種方式：①符合防爆標準設計；②非防爆設計，用戶可參照使用環境進行選擇使用，一般來講對于工業用目的或公共場所用目的的，從安全保證上應選用防爆型。（如氣體泄漏后探測器本身的發熱或火花引起的爆炸事故或人員的不負責任使探測器進水、進塵以及碰壞等諸多因素。）
B.安裝使用環境
探測器的安裝使用環境，主要考慮室內用還是室外用。室外使用時除環境溫度變化范圍外還應考慮防雨、防雷等防護措施。當然對于室內使用的如果不可避免的要安裝在惡劣的使用環境，也應做好防水防塵處理，有的探測器生產廠家有相應的附屬設備用于防雨、防塵，請根據使用環境選用即可。
C.檢測氣種
對于工業用目的的檢測氣種更加復雜多樣，如：一個生產車間要用到十幾種不同的氣體，他們的性質也各不相同，用戶必須一一核實，切記不能用單一氣種探測器來檢測所有其它氣種的泄漏，否則將失去目的。
D. 現場顯示功能要求

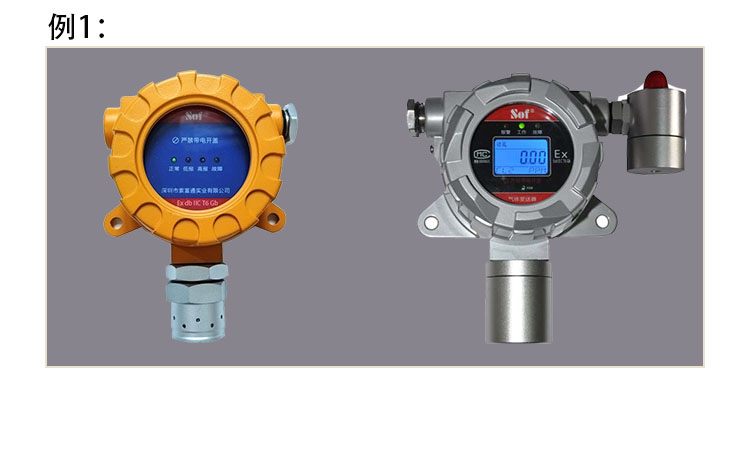

對于防爆設計有具有檢測氣體濃度顯示型和不具有檢測氣體濃度顯示型（見例1中的探測器）兩種方式。但它們都把檢測對象氣體的濃度通過傳輸線傳輸?shù)綀?bào)警控制器并顯示。如果安裝現場有這方面的要求一定要注意選擇，如無必要就不一定選用，因?yàn)樗袃r(jià)格區分。
工業用點型探測器安裝
工業使用各種燃?xì)猸h(huán)境比較復雜，探測器如何安裝也各有不同，一般設計應遵守以下原則：
根據國家標準中的相應規定，一般情況下，面積適中的室內空間，可依據保護半徑均勻布點，即探測器安裝在泄漏點水平距離5m 以內或兩只探測器的水平距離 10m 以內，
面積過大或存在大量可通風部位的室內空間，可效仿室外情況布置探測器，但應避免將探測器安裝在空氣流動過大的地方。
探測器安裝位置應選在潛在泄漏點或氣體聚積處，建議安裝在可能有可燃性氣體泄漏的地點處一米范圍內（視氣體種類或高或低），這樣探頭實際反應速度較快。儀器的安裝位置還應綜合考慮空氣流動的速度、方向、潛在泄漏源的相對位置和通風條件而定，并便于維護和標定。注：禁止將探測器直接安裝在熱源或振動源上。
當探測器安裝在室外時，可依據泄漏點布置探測器，但必須將探測器置于泄漏點的下風口處。液化石油氣氣體探測器的安裝位置應視氣體比重確定安裝在易泄露部位 1.5m 以內（因圍墻處易聚集可燃?xì)怏w，也可選擇在圍墻附近安裝）。
檢測比空氣重的可燃?xì)怏w和(或)有毒氣體時,推薦的探測器安裝高度應高出地坪(或樓板面)0.3m～0.6m。過低易造成因雨水淋﹑濺對探測器的損害;過高則超出了比空氣重的氣體易于積聚的高度。
現行國家標準《危險化學品重大危險源罐區現場安全監控裝備設置規范》AQ3036—2010中第7.3.2條規定:“可燃?xì)饧坝卸練怏w濃度報警器的安裝高度,應按探測介質的比重以及周圍狀況等因素來確定。當被監測氣體的比重小于空氣的比重時,可燃?xì)怏w監測探頭的安裝位置應高于泄漏源0.5m以上;被監測氣體的比重大于空氣的比重時,安裝位置應在泄漏源下方,但距離地面不得小于0.3m”。
檢測比空氣輕的可燃?xì)怏w(如甲烷和煤氣時),探測器高出釋放源所在高度1m~2m,且與釋放源的水平距離適當減小至5m以內,可以盡快地檢測到可燃?xì)怏w。當檢測指定部位的氫氣泄漏時,探測器宜安裝于釋放源周圍及上方1m的范圍內,太遠則由于氫氣的迅速擴散上升,起不到檢測效果。
為了監測生產區泄漏的可燃?xì)怏w和有毒氣體對周邊環境安全的影響,對沿生產區周邊布置的可燃?xì)怏w探測器和(或)有毒氣體探測器的實際安裝高度,需滿足對泄漏的可燃?xì)怏w和有毒氣體云的監控要求。
為及時監測生產區泄漏的爆炸性可燃?xì)怏w云,線型可燃?xì)怏w探測器的安裝高度距地坪一般為1.5m～2.5m。
氧氣探測器的吸入口安裝高度距地坪或樓地板l.5m～2.0m,主要是根據操作與維護人員的身高范圍而定的。
線型可燃?xì)怏w探測器的檢測區域長度不宜大于100m,主要是考慮工廠生產環境條件,為確保探測器在檢測區域內的對準性要求而定的。
室外安裝，若無法滿足安裝高度時，應依據安裝高度制作支架。
安裝方法：
探測器安裝時，氣體傳感器應朝下，避免灰塵或雨水在探測器上堆積或進入探測器內，通常應記錄探測器的安裝位置。調節安裝支架，將探測器固定到墻壁上，或直徑為 50mm～80mm 的水平或垂直立柱上。
探測器電源電壓要求在 18~30VDC 之間,三線制安裝。鑒于電線電阻會導致壓降，應確保電源線到探測器的端口最小供應電壓為 20VDC。
建議電纜選用 RVV（或 KVV）聚氯乙烯絕緣、聚氯乙烯護套控制電纜或 RVVP（或KVVP）聚氯乙烯絕緣、聚氯乙烯護套屏蔽控制電纜等三芯屏蔽電纜，電纜屏蔽層與控制器機殼相連并接地，做靜電跨接。當采用 RVV 電纜時，應穿金屬管并將金屬管與控制器機殼相連再可靠接地。屏蔽層在探測器端可接在探測器外殼體的接地柱上，請務必注意探測器和控制器的單端接地
安裝結束后的維護管理
檢測元件的使用壽命在正常情況下為 5年；
探測器不要安裝在有水蒸氣彌漫或長期有水淋的場所；
應為探測器提供持續穩定的電源，禁止經常性的通斷電源，以免損壞探測器。
探測器的使用及維修、標定應由專人負責。
聯機使用時，應檢查探測器與主機的連線是否正確，并為探測器提供穩定電源。
探測器應定期進行標定，并保存好標定記錄。探測器在標定時，必須運行 1小時以上待運行穩定后再進行標定。（標定時間間隔根據產品的運行環境而定，建議每年標定一次。）
探測器的檢測探頭要定期清理，否則灰塵雜質堵塞透氣孔使傳感器靈敏度下降。
當探測器使用快到期限時需要更換傳感器。更換傳感器后應對產品重新進行標定。
保質期為一年，超過保質期請務必更換新的氣體探測器?？扇?xì)怏w探測器使用場所內不應存在有腐蝕性氣體及長時間的燃?xì)庑孤?，?dāng)用于長期有輕微泄漏及國家相關標準規定的場所時，應按照有關規定對探測器進行定期標定和維護。
